float type hall effect sensor for water controller

 1043-P water level control sensor

Description

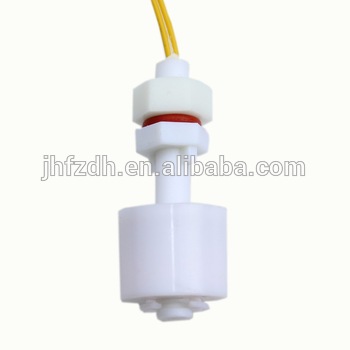

 water sensor 1043-P (see Figure 1) for vertical mount float level switch,  is made of PP material , one of our popular products. Its features simple structure,light weight,mini size , easily install and used, safe and reliable for level control device, it is one mechanical switches, speed, long life, stronger anti-load impact to compared with the electronic

switch. It without complex circuit ,will not be disturbed ,easy  to use to control level.

The  liquid level switch has  polypropylene stem and float. The Polypropylene is typically suitable for use with acidic liquids such as those found in electroplating and metal

cleaning. It is also a great option for lower temperature food operations  (up to 85 degree C).

                Figure 1                                                    Figure2

A: The components.

1: The main stem  material: PP

2. The float material: PP

3. Assembly: Reed switch magnet ,Epoxy

4. Lead Wire.30 cm(Teflon).

5. Cir-clip

B: Working principle: The  float level switch utilize the liquid buoyancy principle, along with the liquid pressure (water level) the float ball will move up and down ,the it will trigger the reed switch  that sealed in the the PP stem ,the magnet arm will be affected, and for send the  connect (ON or  disconnect (OFF) signal.

C:The installation instructions (see Figure II)

1.on the bottom or the ceiling of the tank,vertical mount, No( open) or NC (closed) due to  the installation position..

2. The total length of 1043-P  is 58 mm ,  the connect use the M10 stand thread,diameter of the connector thread is 8 mm, length is 11 mm ,hex stem diameter 13 mm,height 4mm

 3. Unscrew the nut ,via the hole at the bottom or at the ceiling , then tighten the nut.

D: Instruction

 1: The range of  temperature -30 ℃~ 85 ℃

 2: Suit for corrosive liquid and other liquid , and the viscosity of the liquid is not high stick,   won’t be dry.

 3. Technical Parameter.

Note

PP characteristics : corrosion resistance, rust resistance Light weight, low density temperature resistance

anti-aging, sufficient thermal stability Food Grade operation, low price cost

 PP are Widely used in different industrial area ,like the chemical plant processing chemical storage tank,

laboratory equipment,Normal household equipment  food and beverage equipment and etc.

The oil level float switch

High corrosive resistance teflon level float switch

E application

  Sanitary sensor switch that suit for a variety of food and beverage equipment ,medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.
