horizontal mounted float switch for water level controller

Description

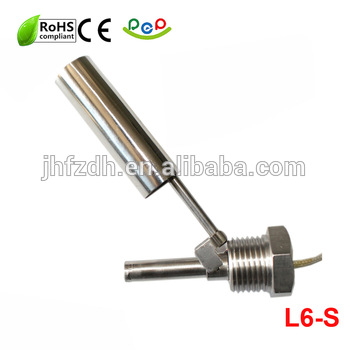

   Horizontal float switch L6-S (see Figure 1) for side-mounted liquid float level switch ,  it  is a  duck  tongue  designed, one of our hot sell products. Through a stainless mold injection molding parts, simple structure, easy to use, safe and reliable of the level control device, To compare with normal electronic switch , it  has a smaller volume response more quickly speed, more long life and stronger anti load  impact .The float switch structure is simple,without complex circuit ,will not be disturbed,easy to use to control level components,as long as the material selection is correct, it can application in any liquid with any pressure and temperature environment.

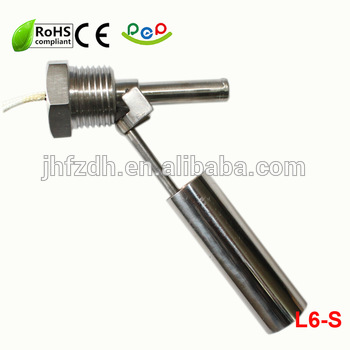

Figure 1                                                                      Figure 2

A: The components.

1: The main stem  material: SUS304/316

2. The float material:SUS304/316

3. Assembly: Reed switch magnet Epoxy

4. Lead Wire.30 cm(Teflon).

B: Working principle:

The side-mounted float level switch is to use liquid buoyancy principle, along with the liquid level ,the duckbill float will move up and down ,then it will trigger the reed switch  that sealed in the junction box ,the magnet arm will be affected, and sending the connect (ON) or  disconnect (OFF) signal.

C:The installation instructions (see Figure II)

1.on the both sides tank,side mount, No( open) or NC (closed)  by reversing 180 degrees.

2.The total length of L6-S is 128mm, the diameter of the connector thread is 1/2 “ NPT,  hex-head height is 5mm, duckbill(float ball body ) length  is 91 mm.

   3. Directly install at the side of the tank.

D: Instructions

   1: The range of temperature -30 ℃~ 135 ℃(180℃ need customized)

   2: Suit for corrosive liquid, chemical liquid ,remark: e viscosity of the liquid is not high stick, won’t be dry.

  3. Parameter.

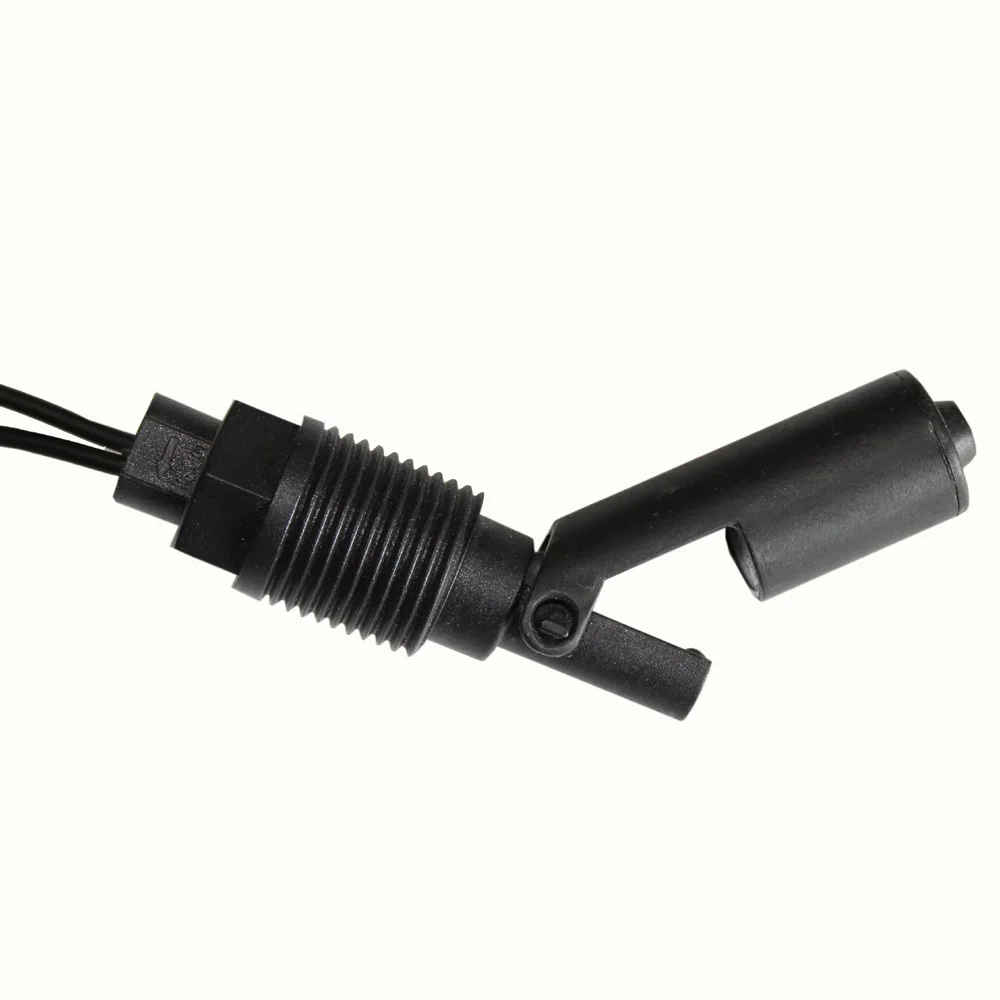

PP side mount level switch

OLS-147 oil tank level sensor(water proof)

anti corrosive teflon 1043-PT

E Application:

Suit for a variety of medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.
