side mount pp reliable long life magnetic level float switch

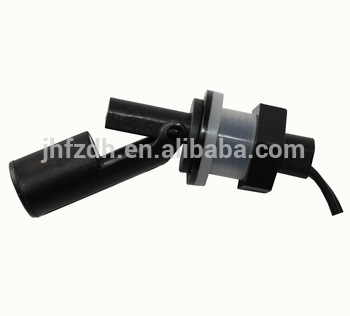

          L5-P side mount level switch

 Firgure 1                                                          Figure 2

Feature

1.float level switch:without  complicated circuit,no disturbance, with proper material under any liquid ,pressure or temperature.
 2.Simple construction , simple operational principle,reliable and safe, easily install and used,competitive price

3.NO or NC by reversing 180 degree. Directly install by the side of the tank

General information

1. Switches should be installed rigidly so that float or floats are free to move as the liquid level changes.
2. Switches should be mounted in a tank area free of severe turbulence turbulence or protected from such turbulence by appropriate and adequate slosh shields.
3. Vertical switch stems should be vertical for best results, but satisfactory operation is possible in most liquids with  the stem at up to a 30 degree angle from vertical.
4.  Side mount switch stems must be mounted with arrow vertically either up or down depending on switch operation .
5.  Care should be taken that switches are always operated within electrical ratings.
6. Orientation for standard vertical switches can be changed from normally open to normally closed dry or vice versa by removing the float and reversing in the stem.

Maintenance should consist of inspection to see that the float is free to move and coated with any substance , which would change its weight or volume significantly. IF this occurs, this float should be cleaned .This is easily accomplished without disturbing the installation . In addition , the stem may be wiped down to remove any build-up.The only repair possible in the field is replacement of either the float or stem . Dents or nicks on the float are usually of  no consequence to operation.

Cautions

1.  The pressure, temperature and electrical limitations shown for the specified level switches must not be exceeded.
2. The pressures and temperatures must take into consideration possible surges  in the temperature and pressure  of  the system.
3. The liquids used  must be compatible with materials of construction. Specifications of materials will be given upon request.
4. Life expectancy of the switch varies with applications. Contact the factory if life cycle testing is required.
5.   Ambient temperature changes can affect switch set points . Since specific gravities of liquids vary with temperature . Consult factory for assistance.
6.  Level switches have been designed to be shock and vibration resistant. For maximum life .Both shock and vibration should be minimized. Consult factory for assistance .
7.  Excessive contaminants in fluid may inhibit float operation .and occasional wipe down may be necessary.
8.  Level switches must not be field repaired.
9. Physical damage to product may render product unserviceable
10.  Installation in vessel made from magnetic materials may affect operation.
