Mini side loading magnetic float level gauge

L1-P  magnetic  level gauge

Description

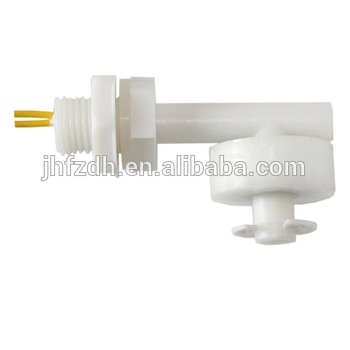

 L1-P magnetic level gauge (see Figure 1) for side  mount  level switch, one of our popular products.

 Its features simple structure,light weight,small volume , N.O or N.C by reversing 180°,it can be easily

installed  and used, safe and reliable to level control device, it is one mechanical switches, speed, long life,

stronger

 anti-load impact to compared with the electronic switch. It without complex circuit ,will not be disturbed ,easy to

 use to control level.

The  liquid  level indicator has  polypropylene stem and float. The Polypropylene is typically suitable for use with acidic liquids such as those found in electroplating and metal cleaning. It is also a great option for lower temperature food operations  (up to 105 degree C).

Figure 1                                                                                     Figure2

A: The components.

1: The main stem  material: PP

2. The float material: PP

3. Assembly: Reed switch magnet ,Epoxy

4. Lead Wire.30 cm(Teflon).

5. Cir-clip

B: Working principle:

The  water sensor switch utilize the liquid buoyancy principle, along with the liquid

pressure (water level) the float ball will move up and down ,then it will trigger the reed switch  that sealed in the the PP stem ,the magnet arm will be affected, and for send the  connect ON or disconnect (OFF) signal.

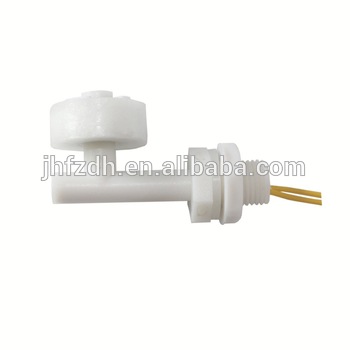

C:The installation instructions (see Figure II)

1.on the bottom or the ceiling of the tank,vertical mount, No( open) or NC (closed) due to the installation position..

2. The total length of L1-P  is 36 mm ,  the connect use the M12 stand thread, length is

55 mm

 3. Unscrew the nut ,via the hole at the side of the tank, then tighten the nut.

D: Instruction

 1: The range of  temperature -30 ℃~ 85 ℃

 2: Suit for corrosive liquid and other liquid , and the viscosity of the liquid is not high stick,   won’t be dry.

 3. Parameter.

E.Application:

 Magnetic level gauge that suit for a variety of food and beverage equipment ,medical

equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage

machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid

with acid use.
