hot sell stainless anti chemical magnetic control water level sensor

1075-S series  water level sensor

Description

Water  Level sensor switch 1045-S (see Figure 1) for vertical mount float level switch, it is made of SUS304/316 , one of our conventional

products. It is robust construction and  simple structure, easily install and used, safe and reliable for level

control device, which  has a smaller volume than mechanical switches, speed, long life, stronger anti-load impact to compared with the electronic switch. It without complex circuit ,will not be disturbed ,easy to use

to control level.

The stainless steel series float switch is designed specifically for liquid level sensing in demanding fluid level sensor applications. This durable stainless steel float switch is the perfect sensor for a wide range of liquids, from high purity to high temperature or high pressure corrosive liquids

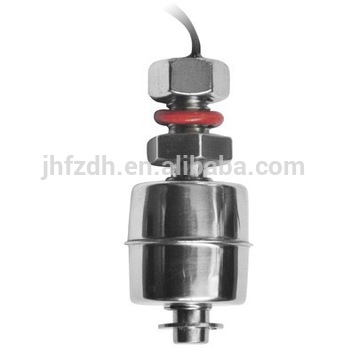

Figure 1                                                                                             Figure 2

A: The components.

1: The main stem  material: SUS304

2. The float material: SUS304

3. Assembly: Reed switch magnet ,Epoxy

4. Lead Wire.30 cm(Teflon).

5. Cir-clip

B: Working principle:

The  float level switch utilize the liquid buoyancy principle, along with the liquid pressure (water level) the duckbill float will move up and down ,the it will trigger the reed switch  that sealed in the the stainless stem ,the magnet arm will be affected, and for send the  connect (ON) or  disconnect (OFF) signal.

C:The installation instructions (see Figure II)

1.on the bottom or the ceiling of the tank,vertical mount, No( open) or NC (closed) due to the installation position.

2. The total length of 1075- S

 is 90 mm, the connect use the M10 stand thread,f diameter of the connector thread is 10 mm, length is 15mm ,height is 5mm ,hex stem length 23mm,  3. Unscrew the nut ,via the hole at the bottom or at the ceiling , then tighten the nut.

D: Instructions

   1: The range of  temperature -30 ℃~ 135 ℃(high temperature 180℃ need to customized)

   2: Suit for corrosive liquid and other liquid , and the viscosity of the liquid is not high stick, won’t be dry.

   3. Parameter.

 The stainless level sensor series

small size water lelve sensor sus 304 material 1045-S

Boiler steam slosh shield water level sensor 0186-S

E .Application:

 Sanitary sensor switch that suit for a variety of food and beverage equipment ,medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.

About us

 Jinhefeng industrial electrical co., ltd is devoting to designs and manufacture the sensing switch for more than 10 years .we  have striven and now provides some of the best sensor solutions for liquid level, flow control , for the most demanding float switch applications. Whether you need a single point float switch or continuous liquid level sensor, JHF Company can direct you to the proper float switch and liquid level sensor solution. Our Company offers standard float switch sensors in stock for same day shipment, and can also custom configures multiple-point float level switches in only 3 days.

  We can combine our wide range of sensing technologies with numerous material choices to fit almost any application. We have material choices such as stainless steel, Polypropylene and Teflon and copper to ensure that you are provided with a sensor that will provide durability and long life.

The float switches are stand up to harsh environments, hazardous locations and pressures,sanitary and food grade, that designs meet agency approvals like ROHS and ISO.

 Whether you need a float switch, continuous liquid level sensor, pressure or temperature sensor, utilized in Water and Waste Water Tanks, Food and Food Processing Equipment, HVAC, Specialty Vehicles, Medical, Marine, Washing Equipment, or any Industrial Application, let JHF provide it.
