water pump level control switch

Figure 1                                                                                     Figure 2

 Magnetic vertical liquid level control  by means of float with magnetic filed an reed switches , One or more reed switches are placed in at a specific height inside a guide tube. The changes in liquid level modify the float position in this guide tube, so that when it reaches the switch position, it changes its status ,providing an output signal for level detection.

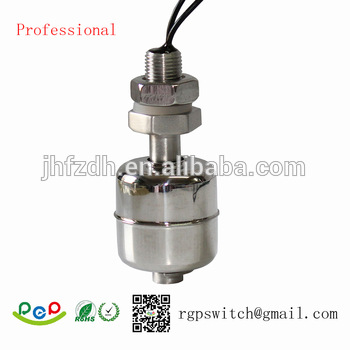

The stainless (sus304/ 316 material) steel series float switch is designed specifically for liquid level  sensing in

demanding fluid level sensor applications.This durable stainless steel float switch is the perfect sensor  for a wide range of liquids, from high purity to high temperature or high pressure corrosive

 liquids.

E .Application:

 Sanitary sensor switch that suit for a variety of food and beverage equipment ,medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.

 The float switch delivery cargo and the payment.

General information

1.  switches should be installed rigidly so that float or floats are free to move as the liquid level changes.
2. water tank level sensors should be mounted in a tank area free of severe turbulence,turbulence or protected from such turbulence by appropriate and adequate slosh shields.
3.  Vertical switch stems should be vertical for best results, but satisfactory operation is possible in most liquids with  the stem at up to a 30 degree angle from vertical.
4.  Side mount switch stems must be mounted with arrow vertically either up or down depending on switch operation .
5.  Care should be taken that switches are always operated within electrical ratings.
6.  Orientation for standard vertical switches can be changed from normally open to normally closed dry or vice versa by removing the float and reversing in the stem.

Maintenance should consist of inspection to see that the float is free to move and coated with any substance , which would change its weight or volume significantly. IF this occurs, this float should be cleaned .This is easily accomplished without disturbing the installation . In addition , the stem may be wiped down to remove any build-up.The only repair possible in the field is replacement of either the float or stem . Dents or nicks on the float are usually of  no consequence to operation.
