stainless tank water level indicator

 Figure 1                                                                                                                 figure2

Description

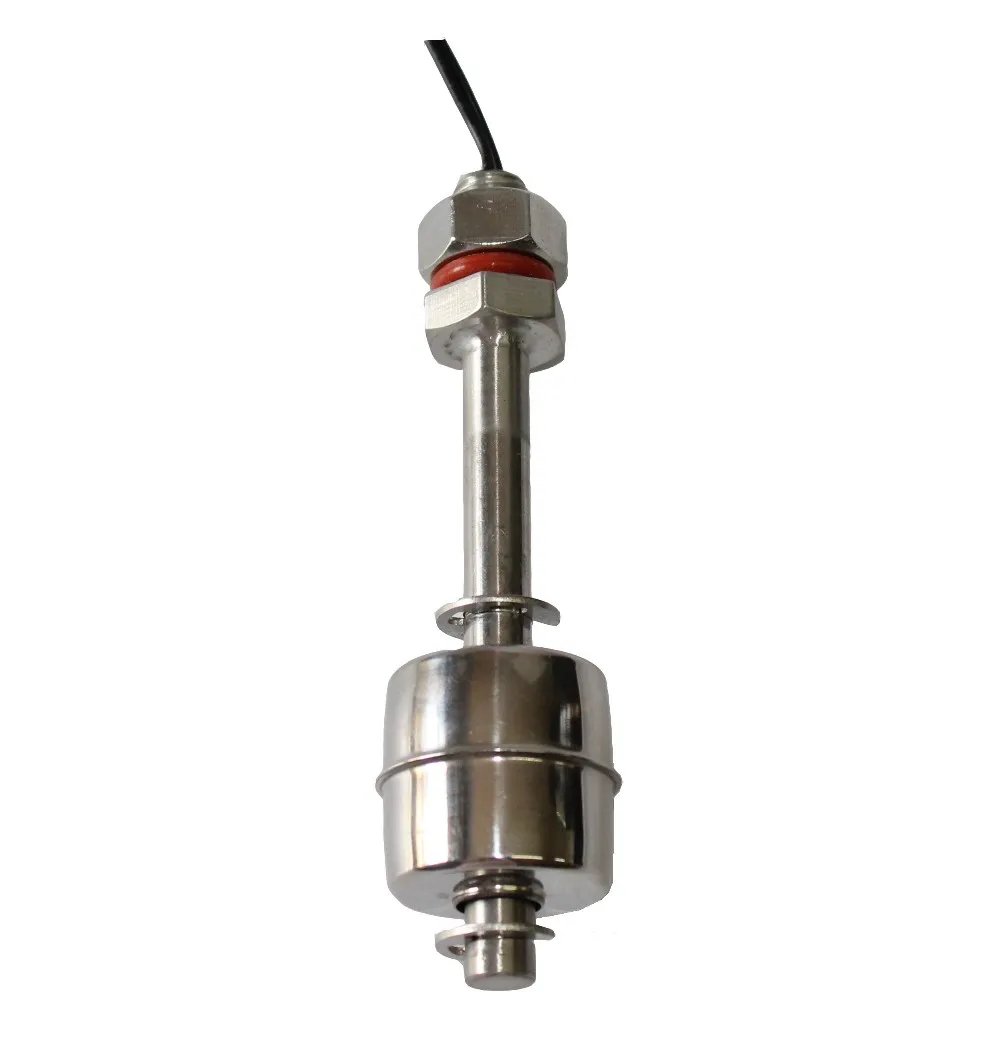

Electrical  float switch 1075-S (see Figure 1) for vertical mount float  switch, it is made of SUS304/316 , one of our normol hot sell products. when mounted stemp up  operating functions are reversed.Its features  robust construction and  simple structure, easily install and used, safe and reliable for the water  level control , which  has  smaller volume than  the mechanical switches, higher speed, more long life, stronger anti-load impact to compared with the traditional electronic switch. Without complex circuit ,won't be disturbed by electric ,and easy to use to control level.

The stainless steel series float switch is designed specifically for liquid level sensing in demanding fluid level sensor applications. This durable stainless steel float switch is the perfect sensor for a wide range of liquids, from high purity to high temperature or high pressure corrosive liquids

A: The components.

1: The main stem  material: SUS304

2. The float material: SUS304

3. Assembly: Reed switch magnet ,Epoxy

4. Lead Wire.30 cm(Teflon).

5. Cir-clip

B: Working principle:

The  electrical float switch utilize the liquid buoyancy principle, along with the liquid pressure (water level) the duckbill float will move up and down ,the it will trigger the reed switch  that sealed in the the stainless stem ,the magnet arm will be affected, and  send the  connect (ON) or  disconnect (OFF) signal.

C:The installation instructions (see Figure II)

1.on the bottom or the ceiling of the tank,vertical mount, No( open) or NC (closed) due to the installation position.

2. The total length of 1045-S is 60 mm, the connect use the M10 stand thread,f diameter of the connector thread is 10 mm, length is 15mm ,height is 5mm ,hex stem length 23mm,

3. Unscrew the nut ,via the hole at the bottom or at the ceiling , then tighten the nut.

D: Instructions

   1: The range of  temperature -30 ℃~ 135 ℃(high temperature 180℃ need to customized)

   2: Suit for corrosive liquid and other liquid , and the viscosity of the liquid is not high stick, won’t be dry.

  3. Parameter.

The float switches

E .Application:
